ПО АСУ ТП

ПО «Круиз» - это библиотека программ, предназначенная для конфигурирования ПО верхнего уровня СКУ различного назначения.

Разработана, развивается и поддерживается коллективом российских программистов.

Разработана для использования на ядерно и экологически опасных объектах с учетом рекомендаций МЭК 60880 и МЭК 62138.

Объем программного кода библиотеки ПС «Круиз» примерно 3 млн. строк.

Референтность работы СКУ с ПО «Круиз» на АЭС в системах, важных для безопасности, более 150 реакторо-лет.

Программное обеспечение применимо для систем верхнего блочного уровня (СВБУ).

Примеры реализованных программно-технических комплексов систем на базе ПО:

  • СВРК – система внутриреакторного контроля;
  • СВРШД – система внутриреакторной шумовой диагностики;
  • СКУ ПЗ/ПВ - система контроля и управления пожарной защитой и пожарной вентиляцией;
  • ИВС – информационно-вычислительная система;
  • СРВПЭ – система регистрации важных параметров энергоблока («черный ящик»);
  • СТК ТГ – система температурного контроля турбогенератора;
  • СИПО – система информационной поддержки оператора.

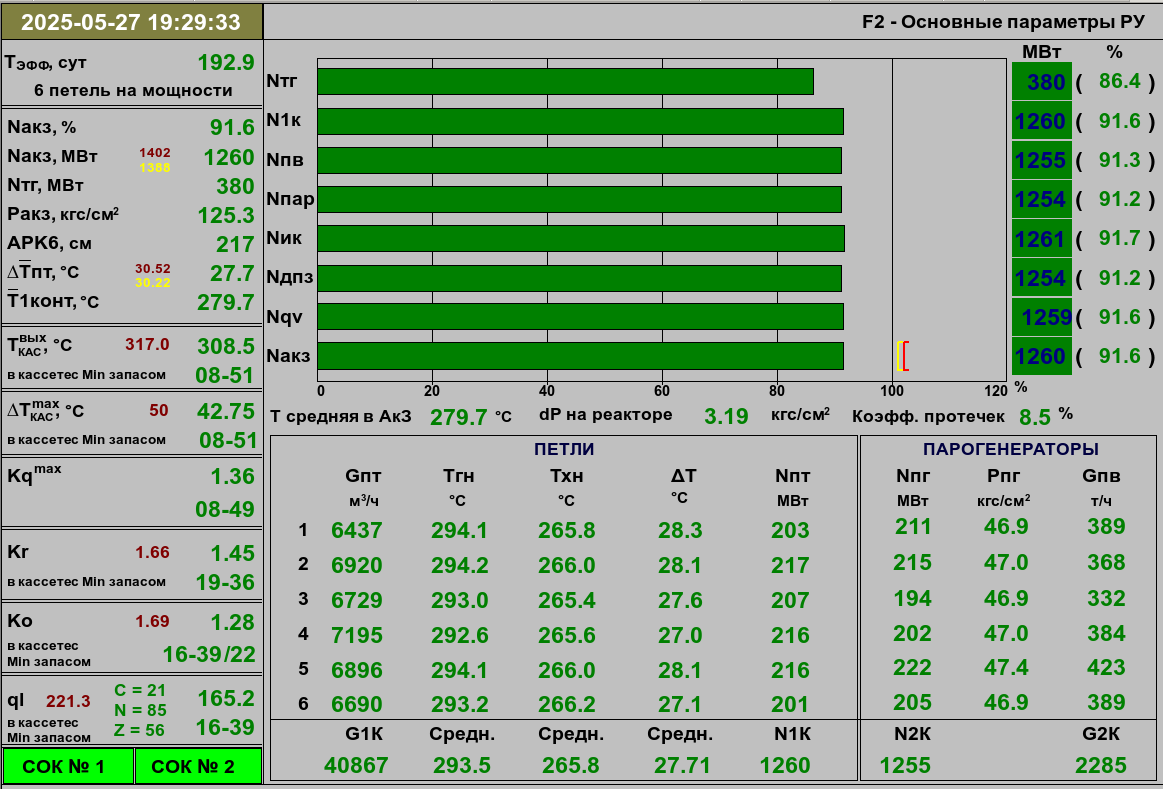

Программа «Круиз СВРК» системы внутриреакторного контроля

(Свидетельство о государственной регистрации программы для ЭВМ № 2022663121)

Программа предназначена для контроля распределения нейтронно-физических и теплогидравлических параметров в активных зонах водо-водяных энергетических реакторов (ВВЭР).

Программа может использоваться в системах внутриреакторного контроля (СВРК) ВВЭР.

Программа обеспечивает выполнение следующих функций:

  • прием результатов измерений от аппаратуры СВРК и смежных систем;
  • контроль мощности и теплофизических параметров первого и второго контуров реактора;
  • контроль распределения в объеме активной зоны нейтронно-физических и теплогидравлических параметров;
  • архивирование и представление результатов;
  • управление распределением энерговыделения в активной зоне и предупредительная защита.

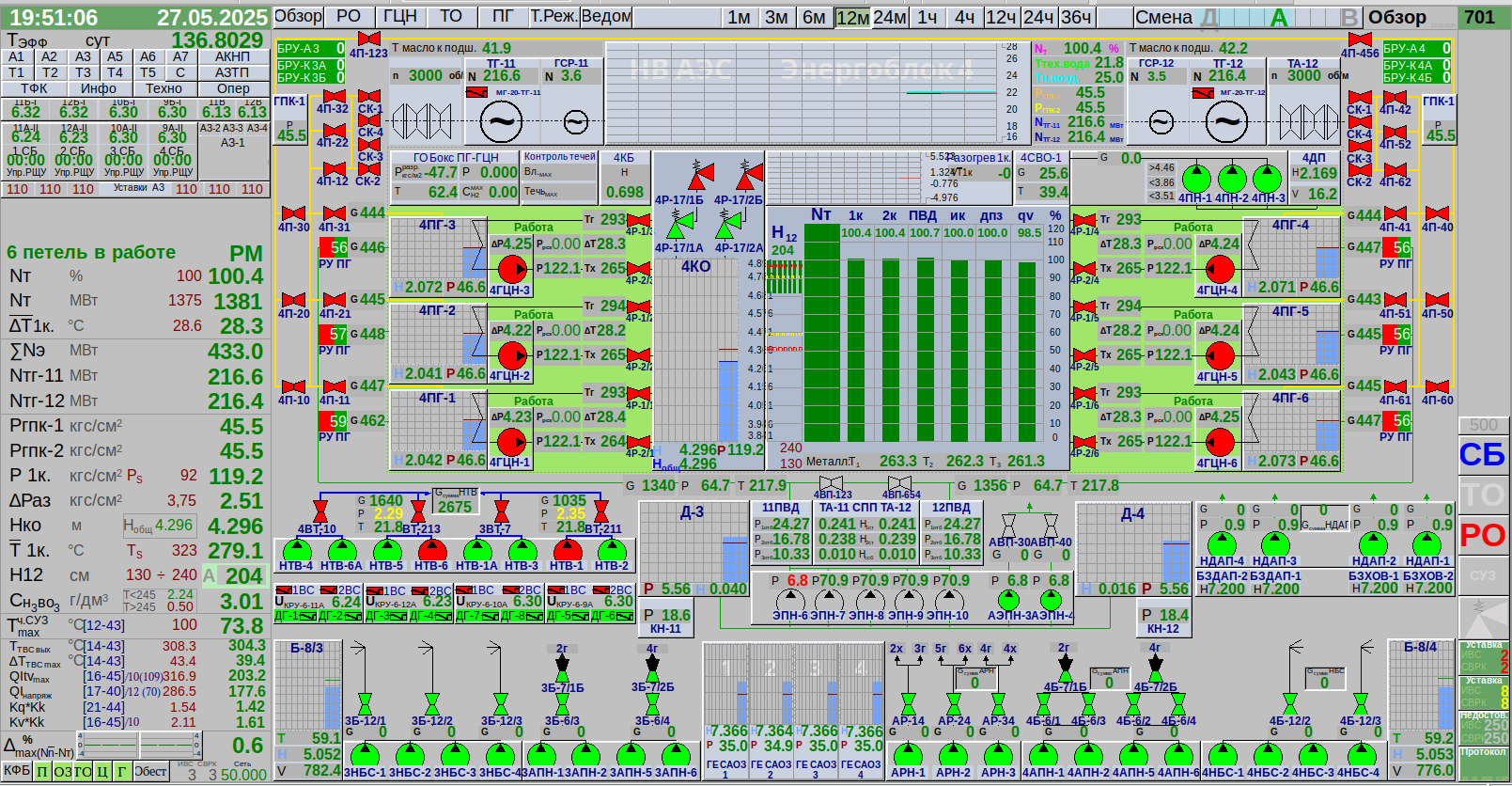

Программа «Круиз СКУ» систем контроля и управления

(Свидетельство о государственной регистрации программы для ЭВМ № 2022663122)

Программа предназначена для контроля параметров технологического процесса и управления оборудованием технологических объектов управления (ТОУ).

Программа обеспечивает выполнение следующих функций:

  • контроль работы автоматики;
  • контроль эксплуатационных пределов и условий эксплуатации;
  • архивирование данных;
  • представление информации о ТОУ;
  • дистанционное (операторское) управление ТОУ;
  • автоматическое управление оборудованием ТОУ;
  • контроль состояния собственных программно-технических средств;
  • сигнализация о выявленных нарушениях.

Программа может использоваться в вычислительных комплексах автоматизированных систем управления технологическим процессом на атомных электростанциях и других экологически опасных объектах.

"Программа «Круиз СКУ» систем контроля и управления" внесена в Единый реестр российских программ для электронных вычислительных машин и баз данных 16.09.2022 г. за номером 14926.

Программа аппаратуры СК-03 «Круиз СКУЗ»

(Свидетельство о государственной регистрации программы для ЭВМ № 2022663120)

Программа предназначена для контроля, защиты и автоматического управления оборудованием.

Программа обеспечивает выполнение следующих функций:

  • прием результатов измерений от модулей шкафа приборного ПТК «Круиз»;
  • обмен данными с другими шкафами приборными ПТК «Круиз» и смежными системами;
  • обработка результатов измерений, расчет лимитирующих параметров активной зоны ядерного реактора;
  • представление результатов расчета.

Программа может использоваться в автоматизированных системах управления технологическим процессом (АСУ ТП) атомных станций.

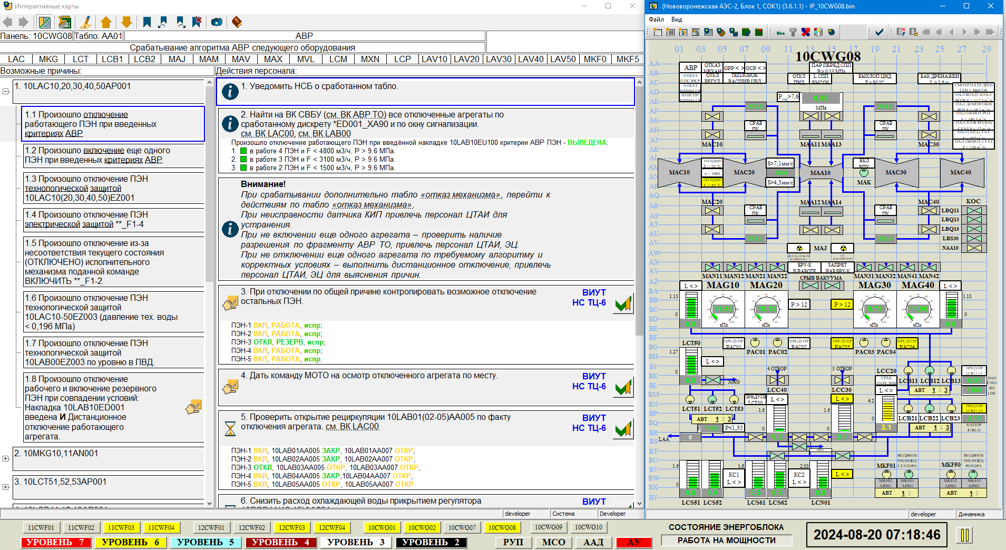

Программа для интеллектуальной поддержки оператора энергоблока с ВВЭР-1200

(Свидетельство о государственной регистрации программы для ЭВМ № 2020614599)

Программа предназначена для предоставления оперативному персоналу блочной пульта управления (БПУ) информации для принятия оптимальных решений по управлению энергоблоком.

Программа выполняет следующие функции:

  • автоматизированное определение состояния энергоблока;
  • контроль эксплуатационных пределов и условий безопасной эксплуатации;
  • мониторинг состояния основного оборудования энергоблока;
  • контроль автоматического управления оборудованием;
  • автоматизированный анализ архивных данных;
  • представление интерактивных инструкций и процедур;
  • автоматизированное формирование оперативных журналов БПУ;
  • предоставление информации о возможных причинах сигнализации и необходимых действиях оператора;
  • подавление неактуальной сигнализации;
  • рекомендации по управлению технологическим процессом.

Программа «Круиз Прогноз» для прогноза и/или расчета характеристик активных зон и/или реакторных установок

(Свидетельство о государственной регистрации программы для ЭВМ № 2022663123)

Программа предназначена для нейтронно-физического и теплогидравлического расчета активной зоны водо-водяного ядерного реактора.

Программа обеспечивает выполнение следующих функций:

  • формирование сценария управления ядерным реактором;
  • крупносеточный и мелкосеточный (потвэльный) трехмерный диффузионный расчет эволюции распределения энерговыделения, температуры теплоносителя, энерговыработки, концентрации отравителей в активной зоне ядерного реактора;
  • контроль полученных результатов на нахождение в эксплуатационных пределах и пределах безопасной эксплуатации;
  • сравнение результатов расчета с установленными ограничениями, формирование и выдача сигналов защиты.

Комплекс программ SVS

Программы аттестованы Ростехнадзором (аттестационный паспорт программы).

Состоит из комплекса программ SVL, предназначенного для подготовки малогрупповых нейтроно-физических констант и комплекса SVC, предназначенного для крупносеточного и мелкосеточного расчета реакторов.

В комплексах SVL, SVC, в отличие от других программ, не применяется гомогенизация расчетных ячеек. Расчеты в комплексе SVC выполняются путем прямого решения уравнения переноса нейтронов без использования диффузионного приближения. Это позволяет более точно, чем в диффузионных программах, рассчитывать распределение энерговыделения в областях активной зоны с большой неравномерностью распределения энерговыделения (если свежие кассеты располагаются рядом с сильно выгоревшими кассетами, а также, вблизи поглотителей кассет АРК и границы активной зоны).

Отсутствие необходимости в подгонке констант (которые делаются для диффузионных программ по опыту эксплуатации) позволяет поставлять пользователю не только реакторную программу SVC, но, при желании пользователя, и комплекс программ подготовки малогрупповых констант SVL. Имеется возможность более точного вычисления потвэльных и кассетных распределений потока нейтронов и энерговыделения путем расчета малогрупповых констант с учетом реального распределения выгорания топлива в кассетах и твэлах.

Программа для моделирования энергоблока с ВВЭР-1200

(Свидетельство о государственной регистрации программы для ЭВМ № 2020614598)

Программа предназначена для моделирования основного технологического процесса энергоблоков с реакторами ВВЭР.

Модель энергоблока (МЭ) ВВЭР включает нейтронно-физическую модель активной зоны реактора; теплогидравлическую модель первого и второго контуров; модель систем АСУ ТП и электрооборудования энергоблока.

Функциональные возможности:

  • моделирование текущего состояния энергоблока;
  • прогнозирование эволюции состояния энергоблока при отсутствии действий оператора;
  • прогнозирование эволюции состояния энергоблока при управлении по введенному оператором сценарию.

Программа может использоваться в АСУ ТП АЭС и как отдельный продукт (например, для имитации объекта контроля при комплексном тестировании систем АСУ ТП).
